Maschinen

  • Bedienung und Einstellungen der Maschinen unter Sicherheits- und Fertigungsaspekten (Formatkreissäge, Abrichte, Dickenhobel, Bandsäge)

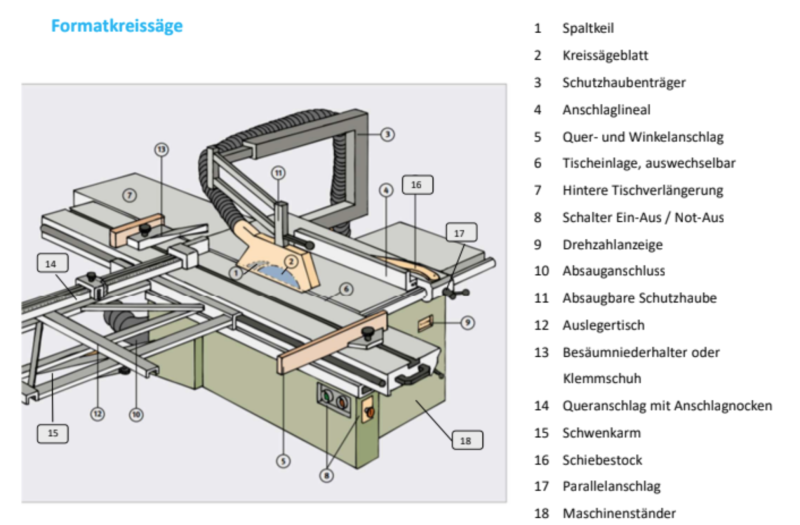

Formatkreissäge

Sicherheitseinrichtungen

Sicherheitseinrichtung Kreissäge
Sägeblattabdeckung (Schutz- oder Spanhaube)

  • Hochschleudern der Werkstücke verhindern
  • Schutz vor Sägeblatt (Eingriffschutz)
  • saugt Späne und Reststücke auf

Spaltkeil

  • das Verklemmen von Material am aufsteigenden Sägezahn verhindern
  • hinter dem Sägeblatt max. 8 mm
  • unter dem Schneidenflugkreis ca. 2 mm
  • Sägeblatt-Grundkörper < Spaltkeildicke < Schnittfuge

Schiebehilfen

  • Schiebestock für schmale Werkstücke (< 120 mm)
  • Schiebeholz für Leisten < 30 mm

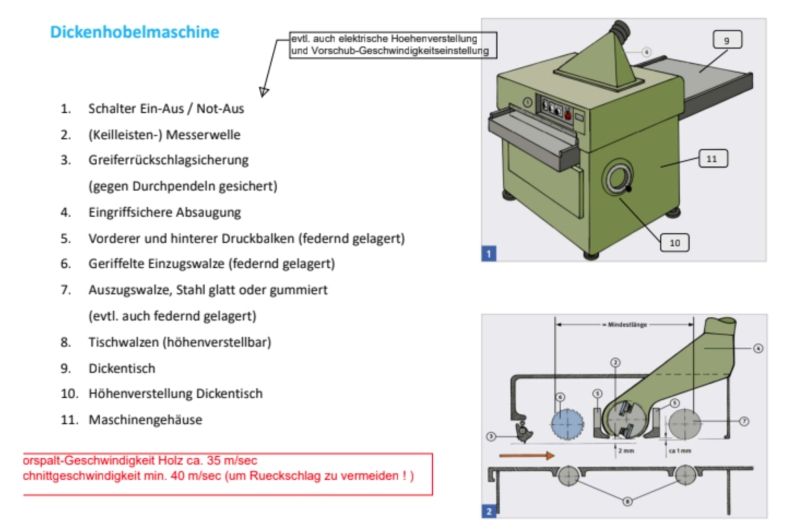

Dickenhobelmaschine Dickenhobel Beschriftung

Abrichte  Abrichte Beschriftung

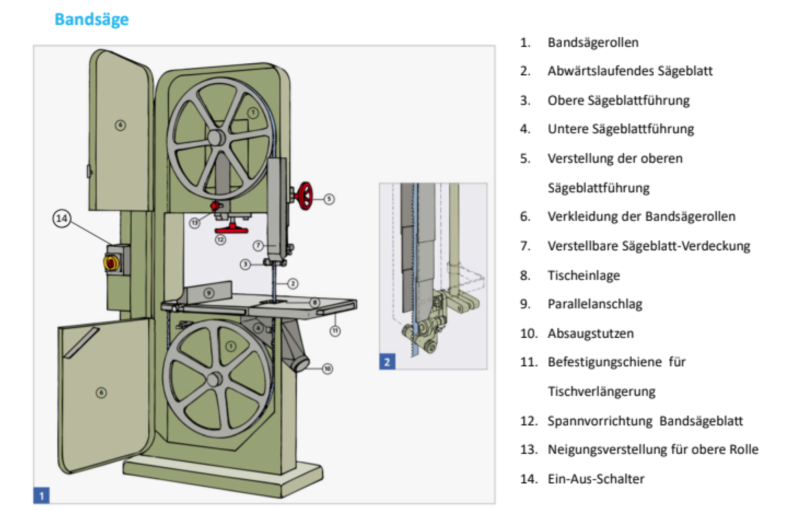

Bandsäge  Bandsäge Beschriftung

Bandsäge:

  • Die Blattdicke beträgt ca. 1/1000 des Rollendurchmessers
  • Sägeblattführung oberhalb und unterhalb des Tisches

Seitenrollen:

  • Bis ca. 0,5 mm von hinten an den Zahngrund heran stellen
  • Seitlich so nah wie möglich ans Sägeblatt heran, dürfen es aber nicht berühren.

Rückenrolle:

  • Die Rückenrolle darf sich bei unbelastetem Sägeblatt nicht mitdrehen (Abstand ca 0,5 mm)
  • Bei dauerhaftem Mitlaufen der Rückenrolle erhitzt sich das Sägeblatt und es besteht Rissgefahr.

Fertigung

  • Arbeitsabläufe planen
  • Oberflächengüte festlegen (Messerschlagweite, Rautiefe, Vorschubgeschwindigkeit)
  • Parameter der Zerspanung festlegen (Schnittgeschwindigkeit, Standzeit)
  • Arbeitssicherheit (Lärm, Stäube, Vorschriften und Verordnungen)
  • Vorrichtungen und Schablonen
10-Punkte-Plan der Holzbearbeitung

10-Punkte-Plan

  1. Materialauswahl
  2. Grobzuschnitt auf Länge
  3. Besäumen
  4. Grobzuschnitt auf Breite
  5. Abrichten (erste gerade Fläche hobeln)
  6. Fügen (erste Winkelkante hobeln)
  7. Hobeln auf Breite
  8. Hobeln auf Dicke
  9. Zuschnitt auf Länge
  10. Verbindungen, Nuten, Fälzen, Profilieren, …
